La manutention industrielle de matériaux nécessite bien plus qu’une compréhension de base de la physique magnétique. Les installations de fabrication modernes ont besoin de solutions concrètes et de grande capacité. Les industries lourdes comme la fabrication d’acier, l’exploitation minière et la construction navale sont chaque jour confrontées à des défis constants et aux enjeux élevés. Ils doivent minimiser le temps de montage mécanique tout en maximisant de manière agressive la sécurité des opérateurs et la stabilité de la charge. Vous ne pouvez pas compter sur des méthodes de levage lentes et obsolètes pour déplacer des plaques d"acier de plusieurs tonnes ou de la ferraille irrégulière.
Comprendre la mécanique interne d'un électro-aimant de levage a un impact direct sur votre sélection d'équipement. Cela dicte également votre conformité globale en matière de sécurité et votre efficacité opérationnelle. Lorsque vous savez exactement comment le flux magnétique interagit avec les différents alliages d’acier, vous pouvez éviter des chutes de charge catastrophiques. En maîtrisant ces principes fondamentaux, vous pouvez transformer un flux de travail dangereux et à forte intensité de main-d'œuvre en un processus rationalisé et automatisé. Nous explorerons comment ces appareils puissants fonctionnent dans des conditions industrielles extrêmes. Vous apprendrez à évaluer les spécifications techniques, à atténuer les risques environnementaux et à choisir en toute confiance la technologie de manipulation magnétique adaptée à votre installation.
Les électro-aimants de levage industriels reposent sur le courant continu (CC) circulant à travers des bobines internes en cuivre/aluminium pour générer un flux magnétique profond, nécessitant une alimentation continue pour maintenir un maintien.
Les aimants électropermanents (EPM) offrent une alternative en utilisant l"électricité uniquement pour basculer l"état magnétique, fournissant ainsi une sécurité intrinsèque en cas de panne de courant.
La charge de travail sûre (SWL) n"est pas absolue ; la capacité de levage est fortement dictée par l’épaisseur du matériau, les conditions de surface (entrefers) et les températures de fonctionnement.
La conformité aux cadres de sécurité (par exemple, HSE, OSHA) nécessite des sécurités intégrées, des facteurs de sécurité variables (généralement 2:1 à 3:1) et des tests de charge rigoureux.
Pour apprécier pleinement le levage magnétique industriel, nous devons regarder à l’intérieur du boîtier robuste. La conception structurelle de ces unités donne la priorité à une durabilité extrême et à une force magnétique concentrée. Un boîtier extérieur en acier robuste protège les composants internes délicats des impacts brutaux courants dans les fonderies et les casses. Plus important encore, ce boîtier agit comme un élément crucial du circuit magnétique, aidant à canaliser le champ magnétique vers le bas, vers la charge utile.
L"architecture interne se compose de plusieurs composants critiques fonctionnant à l"unisson :
Le boîtier extérieur en acier : offre une protection contre les chocs élevés et sert de chemin de retour principal du flux magnétique.
Les bobines de fil : des bobines de cuivre ou d'aluminium étroitement enroulées se trouvent à l'intérieur du boîtier. Le cuivre offre une conductivité électrique supérieure, tandis que l'aluminium réduit le poids total de l'aimant.
Le noyau central en acier : ce pôle central solide agit comme le principal point d’émission du champ magnétique.
Le composé d'isolation et d'enrobage : des résines de qualité industrielle encapsulent les serpentins, empêchant la pénétration de l'humidité et protégeant contre les chocs mécaniques.
Lorsque le système de contrôle applique un courant continu (CC) aux bobines internes, l’électricité circule selon un schéma circulaire. Ce mouvement crée un champ magnétique massif et hautement concentré. L'intensité de ce champ dépend directement du nombre de tours de bobine et de l'intensité du courant. Contrairement aux simples aimants permanents, un robuste électro-aimant de levage projette une force hautement directionnelle. Le système concentre le flux magnétique directement dans la charge utile ferromagnétique.
La magie se produit lorsque la charge utile en acier interagit avec l’aimant. La charge elle-même devient le dernier pont du système. Il complète le circuit magnétique entre le pôle central et le boîtier extérieur. À ce moment, le bloc d’acier ou la ferraille se transforme littéralement en une extension de l’aimant lui-même. Nous concevons des unités industrielles pour une pénétration profonde du flux plutôt que pour une simple adhésion au niveau de la surface. Une pénétration profonde garantit que le champ magnétique saisit toute l’épaisseur d’une dalle d’acier épaisse. Si le système ne saisissait que la surface, le poids sous-jacent d’un bloc massif pourrait provoquer l’arrachement de l’intégrité structurelle de l’acier lui-même lors d’un levage.

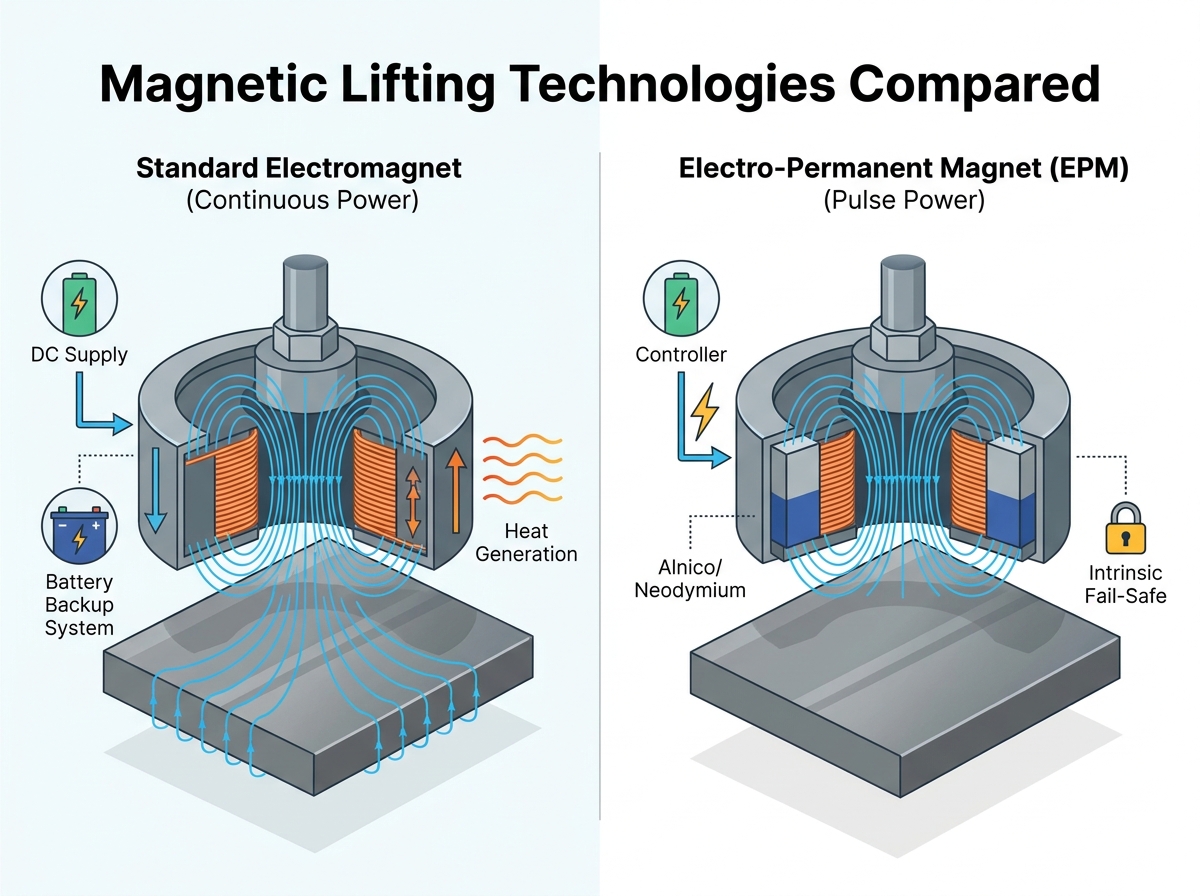

Le choix entre les modèles électriques standards et les modèles électro-permanents (EPM) représente une décision technique cruciale. Ces deux technologies abordent le processus de levage à partir de paradigmes mécaniques complètement différents. Comprendre leurs différences de puissance opérationnelle vous aidera à adapter l"équipement aux demandes spécifiques de votre ligne de production.
Une unité standard nécessite un courant électrique continu pour maintenir son maintien magnétique. Tant que la charge est suspendue dans les airs, l’électricité doit circuler à travers les bobines. Ce fonctionnement continu génère une chaleur importante lors de cycles de service élevés. À mesure que les bobines de cuivre ou d’aluminium chauffent, leur résistance électrique augmente. Une résistance accrue entraîne une baisse du courant, ce qui réduit temporairement la capacité de levage globale. Les ingénieurs appellent ce phénomène la dégradation thermique. Les opérateurs doivent surveiller attentivement les cycles de service pour éviter une accumulation excessive de chaleur.
À l’inverse, un aimant électro-permanent (EPM) fonctionne à l’aide d’impulsions électriques brèves et intenses ne durant que quelques millisecondes. À l"intérieur d"un EPM, vous trouverez deux ensembles d"aimants permanents, généralement une combinaison d"aimants stables en néodyme et d"aimants Alnico commutables. L"impulsion électrique inverse simplement la polarité des aimants Alnico. Lorsque les polarités s"alignent, le champ magnétique se projette vers l"extérieur dans la charge. Lorsqu"ils s"opposent, le champ reste entièrement contenu dans le boîtier en acier, libérant ainsi la charge. Un EPM ne nécessite aucune puissance pendant le levage proprement dit. Il reste complètement frais, éliminant complètement la dégradation thermique.
Cette différence de puissance influence fortement les protocoles de sécurité. Les électro-aimants standards nécessitent absolument des systèmes de batterie de secours robustes. En cas de coupure de courant de l"installation principale, la batterie doit immédiatement prendre le relais pour éviter une chute de charge catastrophique. Les EPM possèdent une sécurité mécanique intrinsèque. Parce qu"ils s"appuient sur un matériau magnétique permanent pendant le levage, une panne totale de courant n"a aucun effet sur la soute. La charge reste solidement fixée jusqu"à ce que le courant soit rétabli et que l"opérateur éteigne intentionnellement l"unité.
Fonctionnalité | Électro-aimant standard | Aimant électro-permanent (EPM) |
|---|---|---|
Exigence de puissance | Puissance continue pendant le levage | Impulsion milliseconde uniquement pour allumer/éteindre |
Génération de chaleur | Élevé (susceptible à la dégradation thermique) | Aucun (reste frais pendant les remontées continues) |
Mécanisme de sécurité | Nécessite des systèmes de batterie de secours externes | Sécurité intrinsèque (maintient la charge pendant une panne de courant) |
Applications principales | Tri des déchets, manutention des matériaux en vrac | Automatisation de précision, entretien des machines |
Les modèles standard offrent généralement une solution plus rentable pour le tri continu et agressif des parcs à ferraille où les matériaux sont lâches et irréguliers. Les EPM excellent dans les environnements de haute précision. Vous les privilégierez pour l’entretien des machines CNC, les tables de découpe automatisées et les situations nécessitant un fonctionnement ultra-sûr et à faible température.
Soulever un bloc d’acier compact et dense présente un défi technique relativement simple. Cependant, le déplacement de matériaux surdimensionnés introduit une dynamique physique complexe. Lors de la manipulation de charges extrêmes, comme une plaque d"acier flexible de 30 mètres utilisée dans la construction navale, un seul grand aimant tombera inévitablement en panne. Les longues plaques d"acier s"affaissent sous leur propre poids aux extrémités non soutenues. Cet affaissement crée un dangereux « effet de pelage ». L"acier de pliage agit comme un levier, brisant progressivement le circuit magnétique des bords vers l"intérieur jusqu"à ce que toute la charge se détache.
Pour éviter la déformation et le pelage des matériaux, les ingénieurs utilisent des poutres d"écartement multi-aimants. Un palonnier répartit la force de levage sur plusieurs modules magnétiques plus petits placés stratégiquement sur toute la longueur de la charge. Cette configuration maintient la plaque d"acier parfaitement rigide et horizontale. Les aimants synchronisés agissent comme un réseau unifié, distribuant en toute sécurité le tonnage massif.
Une bonne intégration de la grue et du palan détermine la fluidité du fonctionnement de votre système magnétique au sein d’une installation plus grande. Les opérateurs contrôlent généralement les systèmes électriques d'un électro-aimant de levage directement depuis la cabine du pont roulant ou depuis un émetteur sans fil dans la boîte ventrale. Pour les environnements hautement automatisés, les ingénieurs intègrent le panneau de commande de l'aimant directement dans les contrôleurs logiques programmables (PLC) des bras robotiques. Cette intégration permet à la ligne de production de mettre automatiquement sous tension et hors tension les modules de levage en fonction du retour des capteurs, éliminant ainsi complètement les opérateurs humains de la zone de danger.
Les considérations relatives au cycle de service jouent un rôle majeur dans l"intégration des grues. Les fabricants évaluent les électro-aimants en fonction de leur durée de fonctionnement maximale dans une fenêtre de 10 minutes. Par exemple, un cycle de service de 50 % signifie que l"aimant peut rester sous tension pendant 5 minutes, suivi d"une période de refroidissement obligatoire de 5 minutes. Le fonctionnement continu dans des lignes de production automatisées très fréquentées nécessite d"adapter le cycle de service nominal de l"équipement au débit de l"installation. Pousser un aimant à cycle de service de 50 % pour qu"il fonctionne 80 % du temps provoquera une grave surchauffe. La surchauffe entraîne une perte de flux catastrophique, rendant l"équipement dangereux et susceptible de faire tomber des charges de manière inattendue.
Le levage industriel implique intrinsèquement d’immenses risques. Les organismes de réglementation considèrent les appareils de levage magnétiques sous un angle de sécurité strict. Les cadres établis par des organisations telles que le HSE (Health and Safety Executive) et l"OSHA imposent des protocoles opérationnels rigoureux. La directive la plus critique concerne les zones de largage. Les opérateurs doivent physiquement dégager la zone située sous et à côté du chemin de levage. Aucun membre du personnel ne devrait jamais marcher sous une charge suspendue magnétiquement, quelles que soient les sécurités en place. La séparation des humains de la zone de largage constitue la stratégie ultime d’atténuation des risques.
Comprendre la charge de travail sûre (SWL) publiée de votre équipement n"est que la première étape. Vous devez activement réduire cette capacité en fonction des dures réalités environnementales. Les tests en usine ont lieu dans des conditions parfaites en utilisant de l"acier à faible teneur en carbone épais, plat et usiné. Votre installation manipule probablement des matériaux imparfaits.
Espaces d'air : tout espace non magnétique entre la face de l'aimant et l'acier réduit considérablement la force de maintien. La rouille, le tartre, la peinture industrielle lourde et les textures de surface inégales créent de minuscules espaces d'air. Même un entrefer de 1 mm peut dégrader de manière exponentielle la pénétration magnétique, réduisant ainsi la capacité de levage jusqu'à 50 %.
Composition du matériau : le flux magnétique aime l'acier à faible teneur en carbone. Il atteint 100 % de sa capacité nominale sur ces matériaux. Les aciers fortement alliés, la fonte et les matériaux à haute teneur en nickel résistent aux lignes de force magnétiques. Le levage de la fonte nécessite souvent de réduire la capacité de l'aimant de près de moitié.
Limites d'épaisseur : Les champs magnétiques nécessitent un espace physique à l'intérieur du métal pour compléter leur circuit. Si vous essayez de soulever une fine feuille de métal qui tombe en dessous de l'épaisseur minimale spécifiée de l'aimant, le flux « saignera » à travers le matériau. Le champ ne peut pas saturer complètement l’acier mince, ce qui entraîne une tenue dangereusement faible.
Pour lutter contre ces variables, les fabricants intègrent des facteurs de sécurité directement dans l’équipement. Les facteurs de sécurité industrielle standard varient généralement de 2:1 à 3:1. Une limite d"arrachement de 3:1 signifie qu"un aimant conçu pour soulever 2 000 kg nécessite en réalité 6 000 kg de force brute pour le séparer d"un bloc d"acier idéal. Vous ne devez jamais considérer ces marges d’ingénierie comme une capacité opérationnelle. Ils existent uniquement pour absorber les variables imprévisibles des entrefers, des impuretés mineures des matériaux et des chocs dynamiques soudains dus aux mouvements de la grue.
L"acquisition du système de levage magnétique idéal nécessite une évaluation systématique de votre environnement de production unique. Les conjectures conduisent inévitablement à une sous-spécification dangereuse ou à une ingénierie excessive et inutile. Vous devez définir les paramètres précis de votre flux de travail avant de parler avec un fabricant.
Commencez par un profilage complet de la charge utile. Vous avez besoin de points de données précis pour l’évaluation des fournisseurs. Déterminez le poids maximum absolu que vous avez l’intention de soulever. Tout aussi important, définissez l"épaisseur minimale des matériaux que vous manipulez, car les feuilles minces imposent des conceptions de poteaux spécifiques. Mesurez la longueur et la largeur maximales de vos charges pour déterminer si vous avez besoin d"aimants simples ou de poutres de répartition multimodules. Enfin, cataloguez les qualités de matériaux spécifiques que vous traitez. Un mélange d"acier au carbone et de fonte modifiera radicalement vos besoins en équipement.
Ensuite, effectuez une évaluation environnementale approfondie de votre espace de travail. Les aimants se comportent différemment selon leur environnement. Les températures ambiantes élevées ont un impact important sur la capacité de levage. Une fois que l’acier atteint sa température de Curie, il perd toutes ses propriétés magnétiques. Même une chaleur modérément élevée dégrade l’efficacité du serpentin interne. Si vous travaillez dans une fonderie ou une forge, vous avez besoin de modèles spécialisés haute température dotés de boucliers thermiques et de classes d"isolation avancées. Les particules en suspension dans l"air constituent une autre menace. Les opérations d"exploitation minière et de ferraille produisent de la poussière abrasive qui peut user les patins standard. Enfin, évaluez la stabilité de votre réseau électrique. Les chutes de tension fréquentes compromettront les unités électriques standard, faisant des EPM une alternative beaucoup plus sûre dans les zones où l"électricité n"est pas fiable.
Aller de l’avant nécessite une approche méthodique. Nous vous recommandons fortement d"effectuer des tests de matériaux sur site. Envoyez des échantillons de rebuts de vos charges les plus difficiles au fabricant pour des tests physiques de déchirement. Consultez directement les équipes d"ingénierie pour concevoir des réseaux de poutres de répartition personnalisés, adaptés spécifiquement à vos charges longues ou difficiles. Une bonne spécification prend du temps, mais elle garantit une solution de levage parfaitement adaptée à vos exigences industrielles.
Le passage industriel du gréage mécanique traditionnel au levage magnétique avancé représente un bond considérable en termes d’efficacité opérationnelle. En éliminant les chaînes lourdes, les élingues et les crochets manuels, les installations peuvent considérablement accélérer leurs cycles de manutention tout en réduisant considérablement la fatigue des opérateurs. Comme nous l’avons exploré, un électro-aimant de levage repose sur une physique interne complexe, transformant l’énergie électrique en une force de maintien concentrée capable de déplacer des charges utiles massives.
Cependant, un déploiement réussi dépend entièrement de l’adéquation de la technologie spécifique à votre profil matériel exact. Les électro-aimants standard fournissent une puissance brute et continue pour la manipulation en vrac, tandis que les aimants électro-permanents offrent une sécurité et une précision intrinsèques pour les processus automatisés. Vous devez continuellement tenir compte de l"épaisseur des matériaux, des entrefers de surface et des risques environnementaux uniques de votre espace de travail pour maintenir une véritable conformité en matière de sécurité.
Passez à l"étape suivante dans la modernisation de vos installations. Documentez soigneusement vos profils de charge exacts, vos conditions de température et vos capacités de puissance. Utilisez ces données pour lancer une consultation d"ingénierie qualifiée, en vous assurant de sélectionner un système de manutention magnétique qui garantit la sécurité, la fiabilité et des performances industrielles optimales.
R : Un aimant de levage électrique standard laisse tomber sa charge immédiatement à moins qu"il ne soit équipé d"un système de batterie de secours intégré. Ces sauvegardes fournissent généralement 15 à 20 minutes d"alimentation de secours pour abaisser le matériau en toute sécurité. À l’inverse, un aimant électro-permanent (EPM) est doté d’une sécurité intrinsèque. Il utilise un matériau magnétique permanent pour maintenir la charge et ne nécessite aucune électricité pendant le levage. Les pannes de courant n"affectent pas les EPM.
R : Oui, ils le peuvent tout à fait. Les ingénieurs personnalisent les patins polaires de l"aimant pour qu"ils correspondent parfaitement au contour de la charge. Pour la manipulation de tuyaux, d"acier de construction ou de matériaux en bobines, les fabricants conçoivent des profils spécialisés en blocs en V ou en poteaux étagés. Ces formes personnalisées maximisent le contact avec la surface, éliminant les entrefers dangereux et assurant une adhérence magnétique étroite sur les objets irréguliers.
R : Une chaleur élevée dégrade les performances magnétiques de deux manières. Premièrement, les matériaux chauds s’approchent de leur point de Curie, perdant physiquement leurs propriétés ferromagnétiques. Deuxièmement, la chaleur augmente la résistance électrique dans les bobines internes de l"aimant, réduisant temporairement la puissance de levage. Les fonderies soulevant des billettes chaudes nécessitent des aimants haute température spécialement conçus, dotés de plaques déflectrices thermiques et d"une isolation interne en résine de haute qualité.
R : Plusieurs facteurs sont à l’origine de ce problème. Le coupable le plus courant est les espaces d’air créés par une rouille épaisse, du tartre ou des surfaces inégales. Une épaisseur de matériau insuffisante pose également des problèmes ; si l"acier est trop fin, le flux magnétique traverse au lieu de s"agripper. De plus, vérifiez votre tension d’entrée. Une faible alimentation réduit directement le courant circulant dans les bobines, affaiblissant ainsi le champ magnétique.
