Atteindre l’équilibre parfait en coulée continue reste aujourd’hui un défi crucial pour les sidérurgistes. Un sous-dimensionnement de votre équipement ne parvient pas à briser efficacement les dendrites lors de la phase initiale de solidification. À l’inverse, un dimensionnement excessif introduit des turbulences agressives du ménisque. Cette force excessive entraîne souvent de graves piégeages de poudre de moisissure et des défauts de surface catastrophiques. Le dimensionnement de ces systèmes n’est jamais un simple jeu de devinettes. Cela nécessite activement d’aligner des objectifs métallurgiques stricts avec des réalités électriques et spatiales complexes. Les ingénieurs doivent évaluer soigneusement plusieurs variables pour garantir un écoulement optimal de l"acier en fusion. Ce guide fournit un cadre solide pour vous aider à déterminer la capacité exacte requise pour vos paramètres spécifiques de coulée continue. Vous apprendrez à évaluer la taille des sections, à respecter les limites de capacité électrique et à sélectionner correctement les partenaires de fabrication potentiels. Le respect de ces étapes claires garantit une efficacité élevée du capital et une conformité métallurgique stricte dans l’usine.
La capacité dépend de la taille de la section et de la qualité de l'acier : les roulettes de billettes, de blooms et de dalles nécessitent des intensités d'induction magnétique très différentes.
Plus gros n'est pas intrinsèquement meilleur : une puissance d'agitation excessive entraîne des défauts de surface et des inclusions de scories ; un contrôle précis de la fréquence est plus critique que la puissance brute.
L'installation dicte la conception : les contraintes de moule internes et externes dictent l'empreinte physique et les exigences de refroidissement de l'unité.
La validation du fournisseur est obligatoire : un fournisseur fiable d'agitateurs électromagnétiques de moule doit fournir des données de simulation métallurgique (par exemple, modélisation de la force de Lorentz) avant la fabrication.

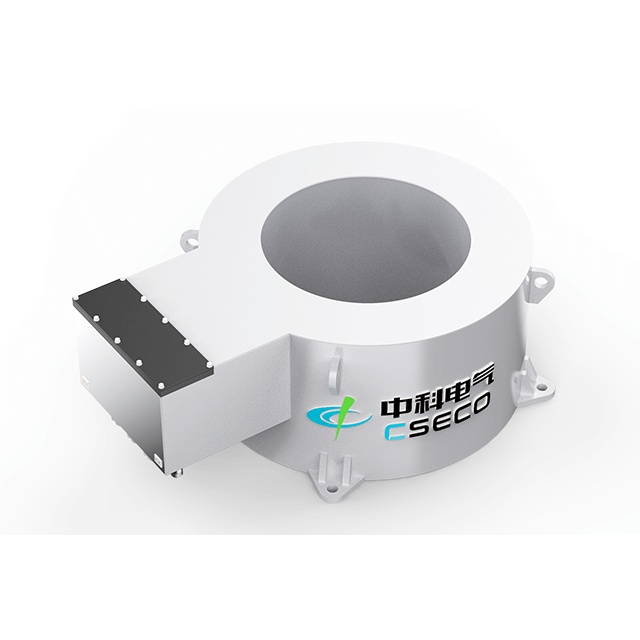

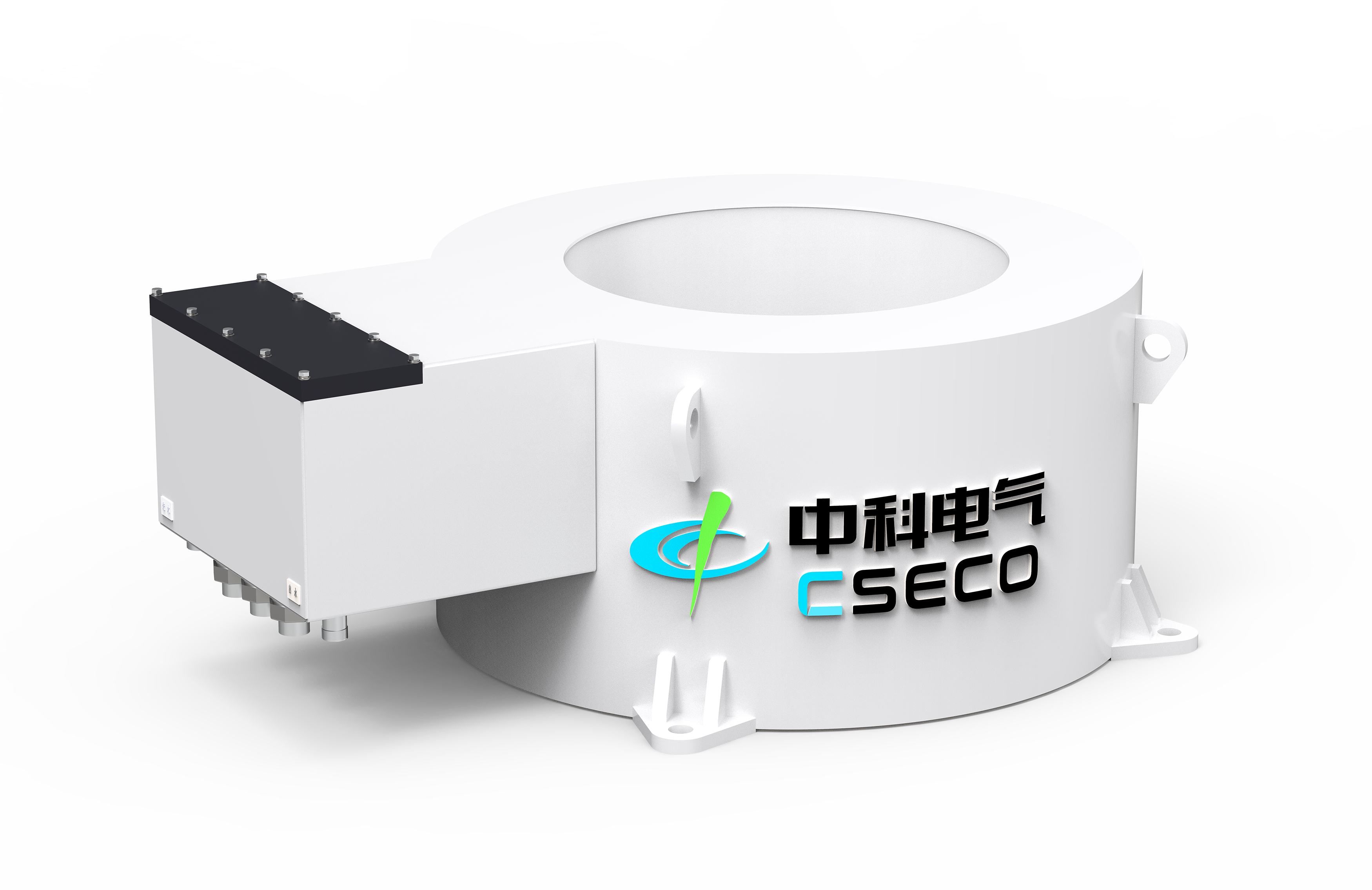

La précision est primordiale lors de la sélection d'un agitateur électromagnétique pour moule . La sélection d’une unité mal dimensionnée crée des défaillances en cascade tout au long du processus de coulée continue. Les opérateurs se rendent souvent compte de ces problèmes trop tard, ce qui entraîne des billettes déclassées ou carrément mises au rebut. Vous devez comprendre les risques spécifiques associés au sous-dimensionnement et au surdimensionnement de l'unité.
Une force d’agitation insuffisante ne parvient pas à générer une rotation adéquate de l’acier fondu. L’équipement n’a tout simplement pas la puissance nécessaire pour briser les pointes de dendrites en croissance. Lorsque cela se produit, le rapport cristallin équiaxe reste obstinément bas. Les cristaux colonnaires continuent de croître vers le centre du brin sans relâche. Cette condition laisse la ségrégation centrale et la porosité interne complètement irrésolues. Vos ingénieurs métallurgistes détecteront immédiatement les faiblesses graves de la tuyauterie et de la structure lors des inspections qualité. Une unité sous-alimentée offre un retour sur investissement presque nul.
De nombreux directeurs d’usine croient à tort que plus de puissance est synonyme de meilleure qualité. Cependant, une force électromagnétique excessive perturbe gravement la stabilité du ménisque. La rotation violente du fluide crée de profonds vortex près de la surface du moule. Cette turbulence emprisonne la poudre de moule flottante directement dans la coque en acier solidifiée. Cela conduit à de graves inclusions de scories, à de profondes fissures superficielles et à des dégradations massives des matériaux. De plus, faire fonctionner une unité surdimensionnée gaspille quotidiennement d’énormes quantités d’énergie électrique.
Le but ultime consiste à créer un champ magnétique rotatif uniforme et hautement contrôlé. Vous souhaitez optimiser avec précision le flux d’acier en fusion. La vitesse d"agitation doit rester suffisamment forte pour cisailler les dendrites. Simultanément, il ne doit pas dépasser le seuil critique de vitesse du ménisque. Les normes industrielles suggèrent généralement de maintenir la vitesse de surface en dessous de 0,3 à 0,4 mètre par seconde. Atteindre ce point idéal nécessite des calculs de capacité précis.
Déterminer la bonne capacité implique d’évaluer les dimensions physiques de votre format de casting. Les propriétés métallurgiques de vos nuances d'acier ciblées jouent également un rôle majeur. Vous devez définir des spécifications claires pour l’agitateur électromagnétique du moule avant d’engager un fabricant.
Différents formats de coulée nécessitent des approches électromagnétiques complètement différentes. La distance physique entre les bobines de l’agitateur et le noyau liquide dicte la puissance absorbée requise.
Billets & Blooms : Les sections carrées plus petites nécessitent des profondeurs de pénétration très spécifiques. Les opérateurs utilisent généralement ici des modes d’agitation rotatifs. Les petites billettes (par exemple 120 x 120 mm) nécessitent moins de puissance absolue mais exigent un contrôle précis des hautes fréquences. Les grandes fleurs (par exemple 300 x 400 mm) nécessitent une pénétration magnétique profonde. Cela nécessite des bobines beaucoup plus robustes et des réglages de fréquence plus faibles.
Dalles : Les roulettes pour dalles larges sont confrontées à des défis distincts. Un simple champ rotatif ne peut pas couvrir uniformément une dalle de 1 500 mm de large. Ces formats nécessitent des conceptions à double bobine ou multimode. Les ingénieurs déploient souvent des champs magnétiques papillon ou mobiles. Ces configurations complexes gèrent des profils de solidification plus larges et évitent les zones mortes d’écoulement localisées.
Type de format | Plage de sections typique | Mode d"agitation recommandé | Objectif métallurgique primaire |
|---|---|---|---|
Petite billette | 100 mm à 150 mm². | Champ magnétique rotatif | Qualité de surface et réduction mineure de la ségrégation |
Grande floraison | 200 mm à 400 mm². | Rotatif ou double rotatif | Pénétration profonde pour la ségrégation de la ligne centrale |
Dalle mince | 50 mm à 90 mm d"épaisseur | Champ magnétique itinérant | Stabilisation du ménisque et répartition de la chaleur |
Dalle épaisse | 200 mm à 300 mm d"épaisseur | Papillon ou multi-mode | Flux uniforme sur les profils de largeur étendue |
La composition chimique de votre acier dicte les vitesses d"écoulement des fluides nécessaires. Les aciers à haute teneur en carbone et les alliages spécialisés se révèlent très sensibles à la ségrégation centrale. Ces qualités nécessitent généralement des vitesses d"écoulement de fluide agressives comprises entre 0,4 et 0,6 m/s dans la région inférieure du moule. À l’inverse, les qualités à faible teneur en carbone s’avèrent plus sensibles à la fissuration superficielle et au piégeage des scories. Ils nécessitent des profils d’agitation beaucoup plus doux. Votre unité doit posséder la plage dynamique nécessaire pour gérer l’ensemble de votre mélange de qualités.
Les usines modernes s"efforcent continuellement d"augmenter les vitesses de coulée pour maximiser le débit. Cependant, des vitesses de coulée plus rapides réduisent considérablement le temps de séjour de l’acier à l’intérieur du moule. Le métal en fusion traverse la zone magnétique active beaucoup plus rapidement. Pour compenser, vous devez ajuster la longueur et l"intensité de la zone active du champ magnétique. Les roulettes à grande vitesse nécessitent souvent des conceptions d"agitateurs allongés pour assurer un transfert d"énergie adéquat dans le noyau liquide.
Une fois que vous avez défini vos paramètres de coulée, vous devez les traduire en exigences électriques. Cette étape relie la théorie métallurgique et le génie électrique. Un agitateur électromagnétique fiable doit fournir des densités de flux magnétique spécifiques à des fréquences spécifiques.
La mesure principale de la capacité est l’induction magnétique centrale, généralement mesurée en Gauss ou en Tesla. Vous devez adapter cette capacité d"induction à l"épaisseur de la paroi de votre moule. Le matériau du tube en cuivre agit comme un bouclier électromagnétique massif. Il absorbe et dévie une grande partie de l’énergie magnétique avant qu’elle n’atteigne l’acier.
Des parois de moule plus épaisses nécessitent naturellement une puissance d’entrée plus élevée pour surmonter cet effet de blindage. De plus, les alliages de cuivre spécialisés compliquent les choses. Des matériaux comme le cuivre-chrome-zirconium (Cu-Cr-Zr) offrent une excellente résistance à l"usure mais possèdent des conductivités électriques différentes de celles du cuivre argenté (Cu-Ag). Si vous passez aux moules Cu-Cr-Zr, vous aurez probablement besoin d"une unité de plus grande capacité pour obtenir exactement la même force d"agitation interne.
La puissance brute ne signifie rien sans contrôle de fréquence. La fréquence influence directement la « profondeur de peau » ou la capacité de pénétration du champ magnétique.
Capacités basses fréquences : une pénétration profonde nécessite des basses fréquences. Cela s’avère absolument essentiel pour les applications de grandes blooms et de dalles. Les systèmes standard peuvent descendre à 2 Hz ou 3 Hz pour pousser la force de Lorentz profondément au centre du brin.
Entraînements à fréquence réglable : Les opérations de coulée multigrades modernes exigent de la flexibilité. Vous devez évaluer l’importance d’une alimentation basse fréquence réglable. La plupart des systèmes de haute qualité fonctionnent sans problème entre 1 Hz et 10 Hz. Cette possibilité de réglage permet aux opérateurs d'affiner à la volée l'intensité de l'agitation pour différentes qualités d'acier.
Les unités à haute capacité consomment des courants électriques importants. Vous devez évaluer les dépenses opérationnelles (OPEX) liées au fonctionnement continu de ces bobines. Cependant, vous devez équilibrer ce coût électrique directement avec la réduction des taux de rejet de produits. Une unité correctement dimensionnée réduit considérablement les défauts en aval. L’augmentation du rendement de qualité supérieure qui en résulte compense presque toujours les coûts de consommation électrique quotidiens.
Même la capacité la plus parfaitement calculée ne signifie rien si elle ne peut pas s"adapter physiquement à votre machine de coulée. Les réalités de mise en œuvre obligent souvent les ingénieurs à faire des compromis ou à rechercher des solutions hautement personnalisées.
Vous devez évaluer soigneusement les limites spatiales de votre équipement existant. La zone entourant l’oscillateur de moule et la chemise d’eau est notoirement exiguë.
La modernisation d"une ancienne machine de coulée continue (CCM) limite souvent strictement le volume physique des bobines d"agitation. Si vous choisissez une conception interne moulée, les serpentins doivent s’insérer dans le boîtier de la chemise d’eau existante. Cela limite considérablement la taille physique du noyau de fer et des enroulements en cuivre. Le montage externe offre plus d"espace pour des bobines plus grandes et de plus grande capacité. Cependant, le montage externe éloigne les bobines de l"acier en fusion, ce qui nécessite encore plus de puissance pour combler l"écart physique.
Les champs électromagnétiques génèrent d"immenses quantités de chaleur. Les unités de grande capacité génèrent des charges thermiques importantes en fonctionnement continu. Vous devez gérer cette chaleur de manière proactive pour éviter une panne catastrophique de l"équipement.
Ces systèmes nécessitent des systèmes de refroidissement internes dédiés à l’eau pure. Vous ne pouvez pas simplement utiliser de l’eau végétale standard. Les spécifications de refroidissement comprennent généralement :
Faible conductivité : L'eau doit rester ultra-pure (souvent inférieure à 2 microSiemens/cm) pour éviter les arcs électriques et les courts-circuits des bobines.
Pression stable : le système nécessite une pression constante (généralement 10 à 15 bars) pour pousser l'eau à travers les conducteurs creux en cuivre.
Débit élevé : un débit adéquat élimine la chaleur assez rapidement pour protéger les matériaux isolants époxy délicats.
Erreur courante : de nombreuses usines améliorent la capacité de leur agitateur mais ne parviennent pas à améliorer le système de refroidissement par eau pure. Cette inadéquation entraîne inévitablement une surchauffe de la bobine et une défaillance prématurée quelques mois après l'installation.
L’achat de cet équipement nécessite un véritable partenariat d’ingénierie. Vous ne pouvez pas acheter un agitateur électromagnétique de moule professionnel de haute qualité dans le commerce comme un moteur standard. Vous devez évaluer minutieusement vos partenaires de fabrication potentiels.
N'acceptez jamais une recommandation de capacité basée uniquement sur l'estimation d'un vendeur. Un fournisseur fiable d’agitateurs électromagnétiques pour moules doit proposer des simulations complètes d’écoulement électromagnétique et de fluide en 3D. Ils doivent utiliser un logiciel standard de l'industrie (comme ANSYS Maxwell ou FLUENT) pour modéliser les forces de Lorentz à l'intérieur de votre moule spécifique. Ils doivent prouver mathématiquement que la capacité proposée générera les vitesses de fluide requises avant le début de la fabrication.
Évaluer la flexibilité d’ingénierie du fournisseur. Adaptent-ils leurs conceptions de bobines pour s"adapter parfaitement à votre veste d"eau existante ? Ou vous obligent-ils à accepter un modèle standard nécessitant des modifications coûteuses de l’installation ? Un fournisseur haut de gamme concevra le noyau de fer et les enroulements en cuivre pour maximiser la capacité dans le cadre de vos contraintes spatiales exactes. Cette approche personnalisée vous fait gagner des semaines de temps d’arrêt lors de l’installation.
L’environnement directement sous le répartiteur est incroyablement rude. Les températures ambiantes montent en flèche. L"humidité est constante. Vous devez exiger des données transparentes concernant la qualité de construction de l"unité.
Normes d'isolation : recherchez une isolation de bobine classée classe H ou supérieure. Cela garantit que l’unité survit aux pics thermiques intenses.
Qualité de l'empotage époxy : Le fournisseur doit utiliser des techniques d'imprégnation sous pression sous vide (VPI). Cela élimine les bulles d'air de l'époxy, empêchant ainsi la formation d'arcs internes.
Mesures de fiabilité : demandez des données de temps moyen entre pannes (MTBF) garanties basées sur des environnements réels d'aciéries.
Meilleure pratique : demander une visite à une usine de référence utilisant actuellement l'équipement du fournisseur sur une machine de coulée similaire. Parler directement avec leurs opérateurs fournit des informations inestimables sur la longévité réelle des équipements.
La sélection de la bonne capacité nécessite de relier les objectifs métallurgiques théoriques aux contraintes physiques de la machine de coulée. Vous devez équilibrer la nécessité d’une pénétration magnétique profonde avec les risques de turbulences du ménisque et de limitations spatiales. Un dimensionnement précis élimine les défauts internes sans sacrifier la qualité de la surface.
Suivez immédiatement les étapes suivantes pour faire avancer votre projet :
Compilez vos dessins de moules exacts, y compris les dimensions de la chemise d"eau et le jeu de l"oscillateur.
Documentez votre mélange complet de nuances d"acier, en notant les alliages les plus sensibles à la ségrégation et aux fissures.
Établissez une base de référence claire de vos taux de défauts actuels pour mesurer le retour sur investissement futur.
Entamez une consultation avec un fabricant qualifié pour demander des simulations de capacité 3D personnalisées.
R : Une unité correctement dimensionnée et entretenue dure généralement de 5 à 10 ans. La longévité dépend fortement de la pureté de votre eau de refroidissement et de l’intégrité de l’isolation interne. Cependant, une inadéquation des capacités entraîne souvent de graves surcharges. Cela génère une chaleur excessive, dégrade rapidement l’enrobage époxy et provoque une défaillance prématurée de la bobine.
R : Non. Bien que la capacité matérielle physique établisse une limite de performances maximale, vous ne pouvez pas utiliser un seul paramètre de manière universelle. Les opérateurs doivent ajuster activement le courant et la fréquence via l"armoire de commande pour différentes qualités. Les aciers sensibles aux fissures nécessitent des paramètres d"agitation plus doux, tandis que les aciers à haute teneur en carbone sensibles à la ségrégation exigent une pénétration magnétique plus profonde et plus agressive.
R : Le moule en cuivre agit comme un puissant bouclier électromagnétique. Les parois du moule plus épaisses absorbent et atténuent considérablement le champ magnétique avant qu’il n’atteigne l’acier en fusion. La mise à niveau vers des parois plus épaisses ou des matériaux plus denses comme Cu-Cr-Zr vous oblige à mettre en œuvre un agitateur de plus grande capacité pour obtenir exactement la même force d"agitation interne.
