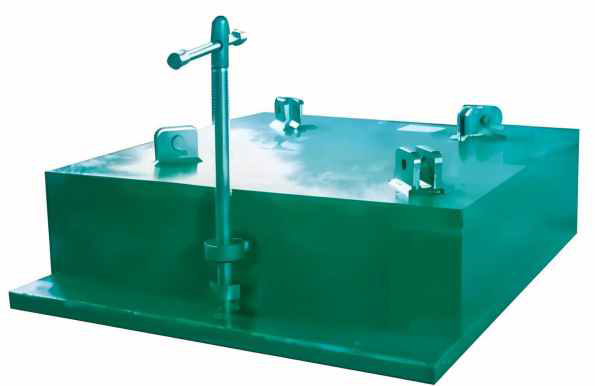

Sélection du séparateur magnétique suspendu : intensité du champ et vitesse de la bande

Les installations de manutention sont confrontées chaque jour à un défi implacable. Les opérateurs doivent trouver un équilibre entre un débit élevé du convoyeur et une élimination fiable des débris de fer. Atteindre cet équilibre détermine votre succès opérationnel et la longévité de votre équipement. Un dimensionnement inapproprié des équipements comporte de graves risques commerciaux. Le métal clochard se faufile facilement au-delà des faibles champs magnétiques. Cette défaillance provoque des concasseurs endommagés, des courroies transporteuses déchirées et une grave contamination des produits. En fin de compte, ces pannes entraînent des temps d’arrêt imprévus et coûteux.

Vous avez besoin d'un cadre rigoureux basé sur la physique pour la sélection des séparateurs magnétiques suspendus . Ce guide explique la relation critique entre la vitesse de la bande, la profondeur de la charge et l'intensité du champ magnétique. Vous apprendrez exactement comment adapter les forces d’extraction à vos contraintes opérationnelles spécifiques. Nous éliminons les incertitudes en nous concentrant sur les principes d’ingénierie fondamentaux. Poursuivez votre lecture pour maîtriser les paramètres nécessaires à une extraction sans faille des métaux indésirables.

Points clés à retenir

• Extraction des limites de vitesse : des vitesses de bande plus élevées réduisent le temps passé par le ferrailleur dans le champ magnétique, nécessitant une force magnétique exponentiellement plus élevée ou des profils magnétiques plus longs pour compenser.
• La profondeur du fardeau dicte la portée : Surface Gauss est une mesure trompeuse ; Le succès de la séparation dépend du gradient de champ magnétique atteignant la profondeur maximale de la charge matérielle.
• Technologie d'entraînement des applications : Le choix entre les unités électromagnétiques et les modèles permanents spécifiques (comme le séparateur magnétique permanent RCYB) dépend de la masse de métal résiduel, de la vitesse de la bande et des besoins de traitement continu ou par lots.
• Le positionnement est essentiel : l'installation en ligne (au-dessus de la poulie de tête) offre un avantage naturel en matière de trajectoire du matériau par rapport au positionnement à courroie croisée (ceinture plate).

La physique de l"extraction : comment la vitesse de la bande et la profondeur de la charge définissent les exigences

Le succès de l’élimination des débris métalliques dépend de lois physiques strictes. Vous ne pouvez pas négocier contre la gravité ou l’élan. Les opérateurs doivent calculer ces variables avec précision. Nous décomposons ci-dessous les principaux facteurs d’ingénierie.

Le facteur de vitesse

La vitesse du convoyeur limite directement le temps d’extraction. Nous mesurons cette vitesse en pieds par minute (FPM) ou en mètres par seconde (MPS). Des courroies plus rapides permettent au fer tramé de passer beaucoup moins de temps à l"intérieur de la zone magnétique. Le champ magnétique doit vaincre instantanément l’élan vers l’avant du métal. Si vous doublez la vitesse de votre tapis, la fenêtre d"extraction se réduit considérablement. Les courroies à grande vitesse nécessitent une force magnétique exponentiellement plus élevée. Alternativement, ils nécessitent des profils magnétiques plus longs pour maintenir un temps d"exposition adéquat.

Profondeur du fardeau et force d"extraction

La profondeur du fardeau agit comme une formidable barrière physique. Des couches profondes de matériaux transportés piègent activement les débris de fer. Le poids physique de ce matériau contrecarre la portance magnétique. Imaginez un lourd écrou hexagonal en acier enfoui sous six pouces de charbon humide. L"aimant doit tirer le métal vers le haut à travers un matériau dense et résistant. De fortes densités apparentes augmentent cette résistance. Vous devez évaluer la profondeur maximale absolue que votre convoyeur gère lors de surcharges.

Le calcul de « l"écart de suspension »

Vous devez établir la véritable distance de travail. Les ingénieurs appellent cela l"écart de suspension. Ne mesurez jamais uniquement de la face de l’aimant à la courroie vide. Vous devez prendre en compte toutes les couches physiques.

• Étape 1 : Mesurez la profondeur maximale de la charge pendant le pic de production.
• Étape 2 : Ajoutez l’épaisseur physique de la bande transporteuse elle-même.
• Étape 3 : ajoutez un espace de dégagement sûr. Cet espace accueille les rebonds de la courroie et les pointes de surtension.
• Calcul : Profondeur de charge maximale + Épaisseur de la courroie + Écart de sécurité = Hauteur de suspension requise.

Critères de réussite

Une sélection efficace exige des mathématiques précises. Vous devez calculer la force de traction exacte nécessaire à l"écart de suspension maximum absolu. Ce calcul doit prendre en compte la vitesse maximale du convoyeur. Si l"aimant peut soulever le métal cible à cette distance extrême, votre sélection réussit. S"appuyer sur des charges moyennes garantit des pannes périodiques.

Dimensionnement de l"intensité du champ magnétique : gradient sur la surface Gauss

De nombreuses installations échouent parce qu’elles achètent sur la base de paramètres trompeurs. Comprendre la projection magnétique évite à votre équipement des dommages catastrophiques.

Démystifier le mythe de Surface Gauss

Le Gauss à haute surface semble impressionnant sur les fiches techniques des produits. Cependant, cela garantit rarement une extraction réussie. Surface Gauss mesure uniquement la force magnétique touchant directement la face de l’aimant. Cela ne vous dit rien sur la portée. Une séparation réussie repose entièrement sur le gradient magnétique. Le dégradé définit jusqu"où le champ se projette vers l"extérieur. Un champ à gradient élevé pénètre profondément dans la charge pour capturer les débris métalliques. Un aimant Gauss à grande surface pourrait perdre toute puissance de maintien à seulement deux pouces de distance.

Évaluation de l"intensité magnétique

Vous devez adapter l"intensité du champ à vos cibles spécifiques. Nous mesurons cette force en Gauss ou Tesla à la distance de suspension spécifique. La masse et la forme du ferrailleur cible dictent la force requise. Un écrou hexagonal lourd nécessite une immense force de traction initiale. A l’inverse, le fil plat nécessite une dynamique de capture différente. Les objets plats glissent souvent à plat contre la ceinture. Les métaux sphériques ou volumineux interagissent avec le champ beaucoup plus tôt. Vous devez définir les métaux cibles les plus petits et les plus grands avant de spécifier l"intensité.

Susceptibilité matérielle

Le matériau primaire transporté interagit directement avec le processus de séparation. Le charbon, les granulats et le bois recyclé présentent des défis distincts. Les matériaux secs et meubles permettent aux débris métalliques de s"échapper facilement. Les matériaux humides ou collants présentent de sérieux obstacles. Les agrégats boueux agissent comme de la colle. Il se lie physiquement au ferrailleur. Vous avez besoin de gradients magnétiques beaucoup plus élevés pour rompre ces liens physiques. Évaluez toujours l’humidité et la cohésion de votre matériau.

Catégories de solutions : séparateurs électromagnétiques ou permanents

Le choix de la bonne technologie détermine votre fiabilité opérationnelle. Votre environnement d’application dicte la catégorie de solution appropriée. La sélection d’un séparateur magnétique suspendu dépend de la compréhension de ces compromis distincts.

Séparateurs électromagnétiques (EMS)

Les unités électromagnétiques génèrent des champs massifs et profonds. Ils excellent dans les applications les plus exigeantes de l’industrie lourde.

• Idéal pour : les charges de matériaux profondes, les courroies à grande vitesse et la capture de ferrailles massives. Ils extraient facilement les dents de godet lourdes, les forets et les gros aciers de construction d'un minerai dense.
• Compromis : ils nécessitent une alimentation électrique continue. Vous devez intégrer des mécanismes de refroidissement. Ces unités utilisent de l'huile de refroidissement ou de l'air pulsé pour dissiper la chaleur. Ils entraînent des frais de maintenance plus élevés. Les fluctuations de puissance peuvent faire chuter le champ, libérant ainsi le métal capturé dans le flux de produits.

Séparateurs magnétiques permanents

Les aimants permanents utilisent des blocs magnétiques fixes. Ils offrent une fiabilité extrême sans dépendance électrique.

• Idéal pour : charges matérielles peu profondes à modérées. Ils fonctionnent parfaitement aux vitesses de bande standard. Ils gèrent efficacement les événements isolés de tramp iron.
• Domaine d'intervention : Nous recommandons fortement des unités comme le séparateur magnétique permanent RCYB . Cette série offre une solution fiable et sans consommation d'énergie. Il garantit un fonctionnement continu dans des environnements extrêmement difficiles. Les installations minières et cimentières en bénéficient énormément. Ces sites distants sont souvent confrontés à un accès limité aux services publics. Une solution permanente élimine la dépendance énergétique.
• Compromis : Le champ magnétique reste fixe. Vous ne pouvez pas simplement l'éteindre pour un nettoyage manuel. Les opérateurs doivent utiliser une force mécanique ou utiliser un mécanisme de courroie autonettoyant. De plus, la taille physique présente des limites. La génération de champs profonds nécessite des blocs permanents massifs. Finalement, ils deviennent trop lourds pour les supports structurels standards.

Réalités du positionnement et de la mise en œuvre de l’installation

L’endroit où vous placez l’aimant compte tout autant que sa force. La géométrie influence fortement l’efficacité de l’extraction. Un mauvais positionnement gaspille le capital et la capacité de charge structurelle.

Installation à ceinture croisée (surbande)

Les installations à bandes croisées s"étendent sur toute la largeur d"une section de convoyeur plat. Ils tirent les débris de métal vers le haut et les rejettent sur le côté.

• Avantages : Ils offrent une mise à niveau incroyablement facile. Vous pouvez les installer sur presque toutes les sections de convoyeurs plats existantes sans reconstruction structurelle majeure.
• Inconvénients : Ils combattent la physique. L'aimant doit tirer le ferrailleur vers le haut à travers un fardeau stationnaire et dense. Il combat simultanément le poids du matériau et la gravité. Ce positionnement nécessite une force magnétique beaucoup plus élevée pour réussir.

Installation en ligne (sur poulie)

Les installations en ligne sont directement parallèles au flux de la bande. Ils se montent sur la poulie de la tête de décharge.

• Avantages : Ce poste capitalise sur la trajectoire matérielle. Lorsque le matériau quitte la bande, il entre en chute libre. Le fardeau s’ouvre naturellement. La barrière physique disparaît. Le fer tramp se sépare sans effort. Vous pouvez extraire des métaux plus lourds en utilisant une force magnétique nettement inférieure.
• Inconvénients : Ils nécessitent des conceptions de goulottes très spécifiques. Vous devez vous adapter à la trajectoire avant du métal extrait. Vous devez également installer des poulies de tête non magnétiques. Les poulies en acier standard interféreront et emprisonneront le métal contre la courroie.

Risques de mise en œuvre

De nombreuses installations ignorent les interactions structurelles. Vous devez installer des rouleaux non magnétiques directement sous la zone de séparation. Les rouleaux en acier standard causent d"énormes problèmes. Le puissant champ magnétique les magnétise. Cela tire violemment la bande transporteuse vers le haut. Le frottement détruit rapidement la courroie. Nous recommandons d"installer des rouleaux en acier inoxydable sur au moins cinq pieds avant et après la zone magnétique.

Conformité, protection des équipements et logique de présélection

Chaque industrie aborde la séparation magnétique différemment. Votre environnement réglementaire et mécanique unique dicte le choix final.

Objectifs spécifiques à l"industrie

Différents secteurs sont confrontés à des menaces opérationnelles distinctes. Vous devez aligner votre sélection sur ces risques spécifiques.

• Industrie lourde (charbon/granulats) : se concentrer entièrement sur la protection des équipements catastrophiques. Les concasseurs et broyeurs en aval coûtent des millions. Une dent de chargeur manquée détruit instantanément un concasseur de roche. Vous avez besoin ici d’une profondeur de dégradé maximale.
• Recyclage et déchets : concentrez-vous fortement sur la pureté des produits. Un tri propre en aval détermine la rentabilité. La contamination détruit des valeurs de lots entières. Les installations donnent la priorité à un nettoyage automatisé cohérent et continu.
• Alimentation et pharmacie : des normes d’hygiène strictes régissent ces secteurs. Des directives telles que HACCP ou USDA imposent des finitions spécifiques en acier inoxydable. Les opérateurs doivent éliminer les points de refuge bactériens. Ces installations nécessitent une validation fréquente et documentée de la force magnétique pour réussir les audits de conformité.

Le cadre de présélection

Suivez cette séquence rigide pour éviter des erreurs de spécification coûteuses. Ne sautez aucune étape.

1. Mesurez la vitesse maximale de votre bande (FPM/MPS) et la profondeur de charge maximale absolue.
2. Identifiez le plus petit et le plus gros morceau de métal que vous devez absolument retirer.
3. Déterminez votre seul point d’installation viable. Évaluez si votre structure prend en charge Inline ou nécessite un positionnement Cross-belt.
4. Choisissez entre une unité permanente (comme la série RCYB) ou une unité électromagnétique. Basez-le entièrement sur la distance de travail requise et votre disponibilité électrique.

Conclusion

La sélection d’un séparateur magnétique suspendu nécessite une discipline d’ingénierie stricte. Il ne fonctionne jamais comme un achat sur catalogue généralisé. Vous devez calculer méticuleusement la vitesse de la courroie, la profondeur de la charge et les écarts de suspension. N’oubliez pas qu’une spécification excessive gaspille du capital et sollicite inutilement votre capacité de charge structurelle. À l’inverse, une sous-spécification garantit de graves dommages aux équipements en aval. Adaptez toujours la géométrie de votre installation à vos capacités technologiques. Nous encourageons fortement les acheteurs à consulter directement les ingénieurs d"application. Fournissez-leur des FPM exacts, une profondeur de charge précise et des données précises sur la densité des matériaux. Ces données permettent une modélisation magnétique très précise de votre installation.

FAQ

Q : Comment la vitesse de la courroie affecte-t-elle directement la taille du séparateur magnétique nécessaire ?

R : Des vitesses de convoyeur plus rapides réduisent considérablement le temps de séjour du ferrailleur sous l’aimant. Pour compenser, des vitesses plus rapides nécessitent des profils magnétiques plus longs. Une empreinte plus grande maintient un temps de séjour suffisant, permettant au champ magnétique de surmonter efficacement l"élan vers l"avant du tramp iron.

Q : Puis-je utiliser un séparateur magnétique permanent RCYB sur un convoyeur à grande vitesse ?

R : Oui, vous pouvez. Toutefois, la profondeur du fardeau doit rester relativement faible. Le ferrailleur cible doit également être très sensible au magnétisme. Des charges profondes associées à des vitesses élevées imposent généralement une portée de gradient massive des unités électromagnétiques.

Q : Quelle est l’erreur la plus courante lors du calcul de la hauteur de suspension ?

R : La plupart des opérateurs ne tiennent pas compte de l"affaissement de la courroie et des surcharges. Ils oublient le dégagement nécessaire aux taquets de ceinture autonettoyants. Si vous mesurez trop précisément, les matériaux de surtension repoussent physiquement les débris métalliques capturés dans le flux de produit.

Q : Pourquoi mon séparateur magnétique tire-t-il le produit avec le tramp iron ?

R : Cela provient généralement d’un piégeage mécanique. Un produit lourd fixe le fer et l"aimant rapproche les deux. Parfois, le produit principal contient des traces de propriétés magnétiques. Vous devez ajuster la hauteur de votre suspension ou ajouter un étage de séparation secondaire.
