Dans le domaine de la manutention industrielle, les enjeux sont remarquablement élevés. La sélection du mauvais équipement de levage compromet facilement la sécurité du sol. Cela gêne également la production et gonfle les flux de travail opérationnels. Il est important de trouver la solution optimale lors du déplacement de tôles d"acier lourdes, de billettes ou de ferraille.
Le choix entre la technologie permanente et électromagnétique dicte directement les besoins en énergie des installations. Il définit également vos protocoles de sécurité quotidiens. De plus, ce choix détermine vos futures capacités d’automatisation. Les équipes opérationnelles doivent clairement comprendre ces différences technologiques. Une sélection appropriée des équipements évite les chutes de charge catastrophiques et les inefficacités du flux de travail.
Cet article propose une évaluation objective des technologies de levage. Vous apprendrez comment les conditions de surface modifient les performances magnétiques. Nous discuterons de l’épaisseur du matériau et des cycles de service opérationnels. Notre objectif est d"aider les équipes d"approvisionnement à adapter le bon équipement à des contraintes spécifiques. Vous découvrirez les différences fondamentales dans les routines de maintenance quotidiennes. Une bonne adéquation des équipements garantit un espace de production plus sûr et plus efficace.

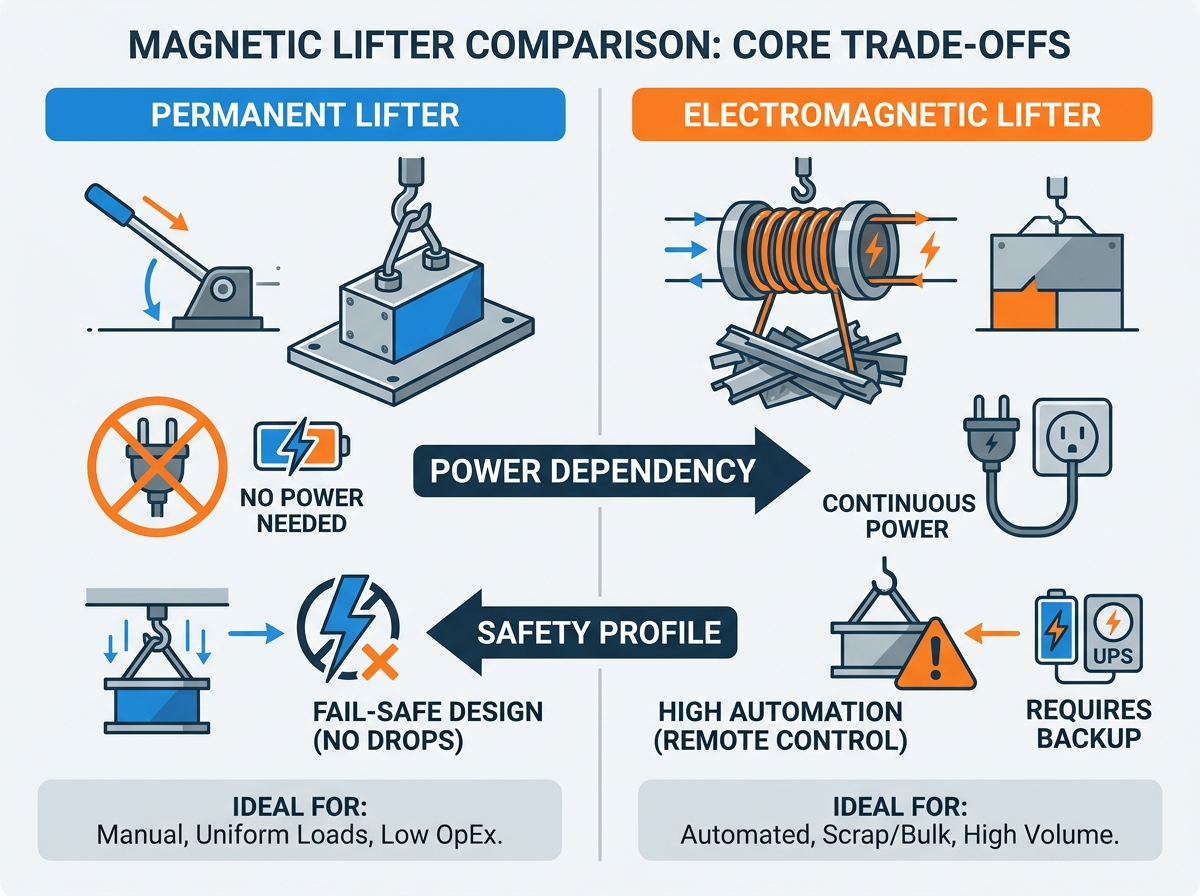

Elévateurs permanents : Idéal pour une manutention manuelle et fiable de charges uniformes sans dépendance à la puissance. Profil de sécurité élevé lors des pannes de courant ; réduction des coûts de maintenance à long terme.
Elévateurs électromagnétiques : Idéal pour les processus automatisés à grand volume, les contrôles de charge variables et la manipulation des déchets. Nécessite une alimentation continue et des systèmes de sécurité de secours stricts.
Impératif de sécurité : l"état de la surface (entrefers, rouille, peinture) et l"épaisseur du matériau modifient considérablement la charge de travail sûre (SWL) pour les deux types de élévateurs.
Coût par rapport au retour sur investissement : les aimants permanents offrent un coût total de possession (TCO) inférieur, tandis que les électro-aimants offrent une vitesse de fonctionnement et une évolutivité qui justifient des coûts initiaux et énergétiques plus élevés.
Les aimants de levage permanents reposent entièrement sur une activation mécanique. Les opérateurs tournent manuellement un levier désigné. Ce levier physique fait tourner un cylindre magnétique interne. Le rotor interne aligne ses champs magnétiques avec des aimants en néodyme fixes à l"intérieur du boîtier. Cet alignement interne dirige le flux magnétique vers le bas dans la charge utile en acier. Le principal avantage ici est profond. Ces appareils ne nécessitent aucune électricité externe pour fonctionner. Vous pouvez les déployer n"importe où dans votre établissement. Ils offrent une indépendance totale par rapport au réseau électrique local.
Les appareils électromagnétiques fonctionnent selon des principes physiques totalement différents. Ils nécessitent de l’électricité à courant continu (CC). Le courant électrique passe à travers des bobines de cuivre fortement isolées. Ces bobines internes entourent un noyau en acier solide. Lorsqu’il est sous tension, le système génère un champ magnétique massif et concentré. Les opérateurs peuvent facilement ajuster le courant électrique d’entrée. Cette caractéristique unique permet une force magnétique variable. Il permet également un fonctionnement à distance complet dans de grandes installations. Les environnements de production automatisés dépendent fortement de ces systèmes réactifs.
Nous devons également reconnaître la technologie électro-permanente. Cela représente un compromis hybride moderne. Ces systèmes utilisent une brève impulsion électrique pour basculer l’état magnétique interne. Une fois activés, ils supportent de lourdes charges sans nécessiter une alimentation continue. Cependant, ce guide se concentre strictement sur les catégories purement permanentes et électromagnétiques. L’établissement de ces limites garantit une comparaison opérationnelle plus claire et hautement ciblée.
Les conditions de surface déterminent fortement les performances globales de levage. Les environnements industriels comportent rarement de l’acier parfaitement propre. La peinture, la rouille et la calamine importante créent une distance physique entre l"aimant et la charge. Les ingénieurs appellent cet espace un entrefer. Les entrefers dégradent la force de maintien magnétique de manière exponentielle. Un opérateur peut avoir du mal à soulever une plaque très rouillée en toute sécurité.
Différentes technologies traitent différemment les surfaces imparfaites. Les électroaimants offrent généralement une pénétration du champ magnétique beaucoup plus profonde. Ils projettent le flux magnétique plus loin dans le matériau en vrac. Cela les rend idéaux pour manipuler des déchets en vrac ou des faisceaux de tuyaux irréguliers. Les unités permanentes nécessitent des surfaces de contact nettement plus propres. Ils projettent un champ magnétique moins profond et hautement concentré. Ils exigent un contact physique étroit pour une sécurité optimale.
L’épaisseur du matériau est une autre dynamique de manipulation critique. Nous appelons ce concept sous-jacent la saturation magnétique. Considérez l’acier comme une éponge pour les lignes de force magnétiques. Les tôles minces ne peuvent pas absorber la totalité du flux magnétique. L’excès d’énergie magnétique traverse directement l’acier et se diffuse dans l’air ambiant. Ce phénomène réduit considérablement la capacité de levage réelle. Un élévateur magnétique évalué à 2 000 lb ne peut contenir que 400 lb sur des feuilles minces. Les électro-aimants excellent ici car les opérateurs peuvent réduire le réglage de puissance. Réduire la puissance empêche l'aimant de ramasser accidentellement plusieurs feuilles fines à la fois. Les aimants permanents n'ont pas cette possibilité de réglage fin.
Les cycles de service et la génération de chaleur séparent également ces technologies. Les électroaimants génèrent une chaleur interne importante pendant leur fonctionnement. Le courant continu circulant dans les bobines de cuivre provoque naturellement une résistance thermique. Par conséquent, les fabricants les limitent par des cycles de service spécifiques. Un cycle de service de 50 % signifie que l"équipement doit se reposer périodiquement. S"il fonctionne pendant dix minutes, il doit refroidir pendant dix minutes. Travailler au-delà de cette limite dégrade en toute sécurité la capacité de levage sur une longue période de travail. La chaleur augmente la résistance électrique, ce qui réduit intrinsèquement l’attraction magnétique. Les unités permanentes contournent complètement ce problème thermique. Ils fonctionnent en toute sécurité avec un cycle de service de 100 %. Ils ne subissent absolument aucune dégradation thermique lors des quarts de travail exigeants.
Mesure de performances | Elévateurs permanents | Poussoirs électromagnétiques |
|---|---|---|
Tolérance d"entrefer | Faible (nécessite un contact propre et plat) | Élevé (le champ profond pénètre dans la rouille/le tartre) |
Manutention de matériaux fins | Difficile (enclin à choisir plusieurs feuilles) | Excellent (la puissance réglable évite le pelage) |
Évaluation du cycle de service | 100 % (utilisation continue et ininterrompue) | Généralement 50 % à 75 % (nécessite des périodes de refroidissement) |
Dégradation thermique | Aucun (maintient une force constante) | Modéré (la force diminue à mesure que la chaleur du serpentin augmente) |
Les scénarios de panne de courant représentent une préoccupation industrielle majeure. Les conceptions permanentes présentent une architecture mécanique intrinsèquement sûre. Une charge suspendue ne tombera jamais en cas de coupure de courant de l"installation. La force magnétique interne reste absolue et constante. Les équipes opérationnelles apprécient cette tranquillité d’esprit ultime.
À l’inverse, les électro-aimants comportent un risque important de chute soudaine de charge en cas de panne de courant. Pour atténuer ce problème, les installations doivent installer des systèmes de batterie de secours intégrés. Les alimentations sans interruption (UPS) sont strictement obligatoires. Ces sauvegardes robustes maintiennent l’aimant sous tension suffisamment longtemps pour abaisser la charge en toute sécurité. Le respect des normes mondiales de sécurité au travail nécessite ces installations robustes et à sécurité intégrée.
La désactivation accidentelle nécessite des protocoles préventifs rigoureux. Les modèles permanents utilisent des verrous de sécurité mécaniques dédiés. L"opérateur doit délibérément libérer un loquet physique avant de tourner le levier d"actionnement. Cette conception intelligente empêche la démagnétisation accidentelle due à des chocs inattendus ou à des accrocs de grue. Les systèmes électromagnétiques nécessitent des protocoles de sécurité de télécommande sophistiqués. Les télécommandes industrielles utilisent une logique de libération en deux étapes. Un opérateur doit appuyer simultanément sur deux boutons distincts pour larguer la lourde charge utile. Cette conception électrique redondante évite les chutes accidentelles catastrophiques.
Le magnétisme résiduel pose des défis uniques après la manipulation. Les électroaimants laissent souvent une charge magnétique persistante dans l’acier. Certains alliages d"aciers à haute teneur en carbone conservent facilement ce magnétisme résiduel. Cette charge localisée peut gravement perturber les processus de fabrication en aval, comme le soudage ou l"usinage de précision. Les installations ont souvent besoin de cycles de démagnétisation spécialisés pour nettoyer l"acier. Les unités permanentes offrent généralement un profil de libération beaucoup plus propre. Ils ne laissent pratiquement aucune charge magnétique résiduelle dans la pièce fabriquée.
Les stratégies de maintenance diffèrent considérablement en fonction de la technologie de base. Les appareils permanents exigent des inspections mécaniques cohérentes. Les équipes de maintenance se concentrent fortement sur le mécanisme à levier manuel. Les ressorts de tension internes et les goupilles de verrouillage s"usent inévitablement avec le temps. Les opérateurs doivent lubrifier régulièrement ces pièces mobiles.
La surface de contact inférieure nécessite également une attention continue. L"impact physique constant avec des plaques d"acier rugueuses crée des bavures pointues et des entailles profondes. Les techniciens doivent occasionnellement fraiser la face de contact parfaitement plane. Une face parfaitement plate assure une zone de contact magnétique maximale. Ne pas maintenir cette surface plane réduit considérablement la limite de charge de travail sûre.
Les appareils électromagnétiques sont principalement confrontés à une usure électrique complexe. Les services de maintenance doivent se concentrer sur la fatigue des câbles électriques. Les câbles électriques qui fléchissent constamment sur un pont roulant en mouvement finissent par se dégrader. La rupture de l’isolation interne des bobines constitue un autre risque opérationnel majeur. Les techniciens effectuent des tests Megger de routine chaque année. Ce test essentiel vérifie la résistance d’isolation électrique des bobines de cuivre internes.
La maintenance du panneau de commande est également cruciale pour les installations électriques. Les relais internes, les redresseurs robustes et les batteries de secours nécessitent des inspections de diagnostic régulières. Les techniciens doivent vérifier que le parc de batteries de l"onduleur peut réellement supporter une charge complète lors d"une panne de courant simulée. L"accumulation de poussière à l"intérieur de ces panneaux de commande peut également provoquer une défaillance prématurée des composants.
La sélection de la solution de levage appropriée nécessite une évaluation minutieuse de votre environnement opérationnel spécifique. Il n’existe pas de solution universelle unique. Vous devez mapper les capacités de l"équipement directement à votre flux de production quotidien. Nous recommandons d’utiliser un cadre décisionnel clair basé sur des scénarios d’application pratiques.
Postes de travail manuels ou semi-manuels : Le chargement de pièces en acier lourdes dans des machines CNC s'adapte parfaitement. Les opérateurs peuvent facilement actionner le levier à la main sans avoir besoin de chutes de puissance externes.
Installations dotées d’une infrastructure électrique limitée : les réseaux instables présentent des risques énormes. Une dépendance électrique nulle signifie zéro temps d’arrêt lié à l’énergie ou chute catastrophique.
Manipulation d'un stock d'acier propre et uniforme : ils excellent dans le déplacement de plaques plates ou de cylindres parfaitement ronds qui offrent un contact de surface impeccable.
Exigences de levage mobile : vous pouvez attacher ces unités à un chariot élévateur ou à une grue à flèche mobile sans traîner de lourds câbles électriques sur le sol.
Systèmes de ponts roulants automatisés : le déverrouillage électronique à distance est obligatoire pour la logistique à grande vitesse. Les opérateurs peuvent rester en toute sécurité à l’écart de la zone de largage.
Manipulation de ferraille ou de paquets : la pénétration profonde du champ magnétique saisit facilement les formes très irrégulières. L’aimant passe à travers les grands entrefers des tas de ferraille.
Lignes de production à grande vitesse : le fonctionnement manuel du levier finit par devenir trop lent. Cela présente également de graves risques ergonomiques pour les opérateurs effectuant quotidiennement des centaines de levages.
Tri des tôles fines : les contrôleurs de puissance variable permettent aux opérateurs de prélever sans effort une seule tôle d'acier fine dans une pile empilée.
Aucune des deux technologies de levage n’est universellement supérieure dans toutes les applications industrielles. Votre choix final dépend entièrement de l’équilibre entre les besoins d’automatisation et la fiabilité de l’alimentation électrique. Les modèles permanents offrent une sécurité imbattable lors des pannes de courant et nécessitent un entretien technique minimal. Les électro-aimants offrent la vitesse, la capacité à distance et la pénétration en champ profond nécessaires à une automatisation intense et à grand volume.
Nous conseillons vivement aux acheteurs de procéder à un audit complet des installations avant de finaliser tout achat. Vous devez évaluer avec précision vos formes de charge typiques, les qualités de surface et les capacités de levage existantes. Comprendre l’épaisseur maximale exacte de votre matériau évite d’acheter une unité sous-dimensionnée. Ne pas tenir compte des cycles de service quotidiens engorgera rapidement votre atelier de production.
Ne devinez pas vos besoins opérationnels. Demandez à votre équipe d’ingénierie de planifier une consultation technico-commerciale. Utilisez un calculateur de capacité de charge personnalisé pour déterminer les spécifications de sécurité exactes nécessaires pour vos matériaux spécifiques. Choisir le bon élévateur magnétique protège vos travailleurs et sécurise votre débit quotidien.
R : Non, ils ne perdent pas de résistance dans des conditions normales de fonctionnement. Les aimants en néodyme ou en céramique de haute qualité conservent indéfiniment leur charge permanente. Cependant, les exposer à une chaleur dépassant leurs strictes limites thermiques les dégradera. Des impacts physiques graves ou des dommages structurels peuvent également réduire définitivement leur capacité magnétique.
R : Vous devez toujours rechercher un facteur de sécurité standard de 3 : 1 ou 2 : 1. Ce rapport compare la force d"arrachement théorique maximale à la charge de travail sûre (SWL) annoncée. Un facteur de 3 : 1 signifie qu’une unité évaluée à 1 000 lb nécessite en réalité 3 000 lb de force pour se détacher dans des conditions parfaites.
R : La capacité de levage est strictement évaluée pour l’acier épais à faible teneur en carbone. Différentes compositions métallurgiques résistent différemment au flux magnétique. La manipulation d"acier à haute teneur en carbone, de fonte ou d"alliages d"acier spécifiques réduit la capacité de levage sûre dans des pourcentages substantiels. Consultez toujours le tableau de déclassement des matériaux spécifique du fabricant avant de soulever des alliages métalliques non vérifiés.
